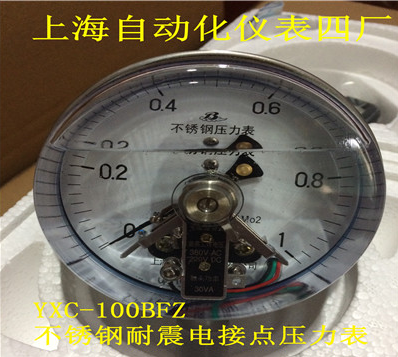

YXC-100Z、YXC-103Z磁助電接點壓力表

產品型號：YXC-100Z、YXC-103Z

產品產地： 上海

 關 鍵 詞：分享到： QQ空間 新浪微博 騰訊微博 更多下一個產品上一個產品

詳細介紹YXC-100Z、YXC-103Z磁助電接點壓力表（上海自動化儀表四廠）-白云牌磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。

通常，儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。

 為能適應被測對象的各異和需求，本系列儀表在原有普通型和專用型的基礎上，又相繼研制了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。

 鑒于本系列儀表不僅具有設備新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且還具有測控并茂、安裝簡單、維護量小等優點，因此，它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所的壓力測控儀表。

 型號標示主要技術指標及功能◆標度范圍、精確度等級及接頭螺紋尺寸類型型號名稱（含全程或簡稱）標度范圍MPa精確度等級接頭螺紋尺寸指示設定值接通斷開普通型YXC-100磁助電接點壓力表0~0.6至60及-0.1~0.06至2.4系列1.61.64M20×1.5(*G3/8″)(*G1/2″)*YXC-102YXC-103YXC-1500~0.1至60及-0.1~0至2.4系列

 *YXC-153專用型YXCA-150磁助電接點氨壓力表0~0.16至60及-0.1~0.06至2.4系列2.52.54抗振型YXC-100-Z磁助電接點壓力表0~0.6至60及-0.1~0.5至2.4系列1.61.65*YXC-102-ZYXC-103-Z耐蝕型*YXC-100B-F0~0.16至60及-0.1~0.06至2.4系列1.61.64*YXC-102B-F*YXC-103B-F*YXC-150B-F*YXC-152B-F耐蝕抗振型*YXC-100B-FZ0~0.6至60及-0.1~0.5至2.4系列1.61.65*YXC-102B-FZ*YXC-152B-FZ*YXC-153B-FZ隔離式普通型YXCG-103隔離式磁助電接點壓力表0~0. 16至60及-0.1~0.06至2.4系列1.61.64M42×2(*G1?″)隔離式耐蝕型*YXCG-103-F隔離式抗振型YXCG-103-Z0~0. 6至60及-0.1~0.5至2.4系列1.61.65隔離式耐蝕抗振型*YXCG-103-FZ注：1.標有“*"的型號暫限于特殊訂貨2.隔離式的軟尾長度為1、2、3、4m（其中2m為優選長度）

 ◆接點裝置電氣參數及控制形式觸頭功率***工作電壓***工作電流控制形式30VA(阻性負載）220V DC或380V AC1A上下限、雙上限、雙下限注：當電流為1A時，工作電壓應低于40V◆使用環境條件類型工作溫度范圍相對濕度抗工作振動性能介質周圍環境普通型、專用型-40-70℃不大于85%V.H.3級耐蝕型-25-55℃不大于90%V.H.3級抗振型、耐蝕抗振型V.H.4級隔離式普通型150℃以下-40-70℃V.H.3級隔離式耐蝕型-40-70℃隔離式其它型150℃以下-25-55℃V.H.4級溫度影響：示值不大于0.4%/10℃，設定點不大于0.6%/10℃（使用溫度偏離20±5℃）結構原理儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調整裝置和接線盒(插頭座)等組成。

 儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形——位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指示指針(連同觸頭)逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭(上限或下限)相接觸(動斷或動合)的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。電氣線路連接示意圖外形尺寸 單位：mm
